PTP 1588v2测试解决方案

方案背景

在5G、工业4.0、智能电网等技术的快速发展下，高精度时间同步已成为现代通信和工业系统的核心需求。网测科技PTP 1588v2测试解决方案，具备纳秒级同步精度和多场景覆盖能力，可以为各领域提供可靠的时间同步测试支持，助力各行业实现精准同步、高效运行！

PTP 1588v2是什么？

PTP（Precision Time Protocol，精密时钟同步协议）1588v2（IEEE 1588-2008）是当前主流的工业级时间同步标准，通过硬件时间戳实现亚微秒甚至纳秒级的时钟同步精度，相比传统NTP（毫秒级），PTP 1588v2精度提升1000倍，是工业互联网、TSN网络等场景的核心技术基础。

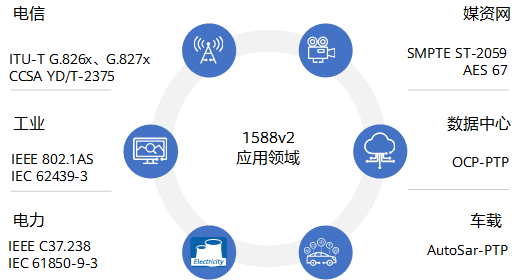

PTP 1588v2行业标准应用

PTP 1588v2协议目前已应用于诸多领域，如4G/5G通信网络、工业自动化、电力系统、金融交易和车载系统等。不同行业基于自身需求，制定了1588v2标准，例如：

电信领域 ITU-T G.8275.1（针对4G/5G网络无线基站的同步需求，以1588 v2为时间同步互联互通标准）
CCSA YD/T-2375（适用于国内运营商的1588v2标准）

工业领域 IEEE 802.1AS（IEEE 802.1 工作组制定的网络时间同步协议）
IEC 62439-3（国际电工委员会（IEC）发布的高可用性自动化网络的标准）

电力领域 IEEE C37.238（IEEE 1588精确时间协议在电力系统应用中的标准）
IEEE C37.238（IEEE 1588精确时间协议在电力系统应用中的标准）

此外，媒资网的SMPTE ST-2059和AES 67标准、数据中心的OCP-PTP标准、车载领域的AutoSar-PTP标准，都体现了PTP 1588v2在各行业的重要应用价值。

PTP 1588v2测试解决方案

时间同步测试的挑战
1. 随着各行业对时间同步精度要求的不断提升，相关测试工作面临三大核心痛点：
2. 1.纳秒级精度验证瓶颈
3. 如何突破传统测试手段的精度限制？
4. 如何真实反映5G基站/工业机器人等场景的亚微秒级同步需求？
5. 2.多标准兼容性困局
6. 跨行业标准（电信G.8275.1/工业802.1AS/电力C37.238/车载AutoSar-PTP等）的测试方法如何统一？
7. 协议差异导致的测试覆盖率不足问题如何解决？
8. 3.传统测试工具的局限性
9. 软件时间戳带来的的μs级误差如何规避？
10. 如何应对TSN、智能电网等新兴场景的测试需求？

网测科技PTP 1588v2测试解决方案

依靠Supernova/玄鸟网络测试仪表+鸣镝FPGA智能网卡+1588v2时钟同步套件，可以对各种支持时钟同步的网络设备和系统进行高精度测量，如移动通信IP承载设备、以太网交换机和路由器、智能电网设备、工业自动化设备、轨道交通设备、IPTV 媒体网络设备、车载系统和设备等。具有以下特性：
1. 时间同步配置：
2. 支持PTP 1588v2和PTP 1588v2.1两个版本；
3. 支持BMC（Best Master Clock，最佳主时钟）算法建立主从时钟同步体系；
4. 支持任何网口模拟主时钟或者从时钟
5. 支持E2E和P2P时间同步机制；
6. 支持one-step和two-step时间同步模式；
7. 超高时钟同步精度：
8. 支持one-step和two-step时间同步模式；
9. 测试结果参数：
10. 时钟同步偏差（Offset），以及报文时间戳 T1、T2、T3、T4；
11. 时钟偏差的抖动（Jitter）和漂移（Drift）；

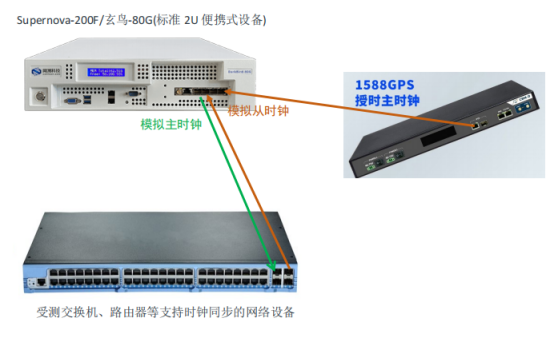

时钟同步测试套件典型网络拓扑
创新引领，测量未来

网测科技以创新驱动技术突破，我们的Supernova/玄鸟网络测试仪表，结合鸣镝FPGA智能网卡，不仅拥有强大的时钟同步测试能力，还有丰富的2-7层、应用、安全、信创、工控、卫星测试功能，比如RFC2544/HTTP/HTTPS/SMTP 等测试能力，支持路由、VPN、Web、视频、邮件等280种以上的协议仿真和性能测试，其中RoCE/HTTP单端口400G线速收发吞吐，占据业内领先水平。

未来，网测科技将持续突破技术边界，以更智能的测试工具赋能千行百业，以创新技术精准丈量未来。
